Scope Lapping

لپینگ رینگ های دوربین

لپینگ (Lapping) یا تروئینگ (Truing ) سطح داخلی رینگ های دوربین، موجب محافظت از سطح خارجی تیوب دوربین می گردد. همچنین فشار و تنش بر روی تیوب دوربین که می تواند بر عملکرد اجزای داخلی آن اثر بگذارد، را محدود می کند. و با حذف هرگونه فشار و تنش که ممکن است توسط تیوب دوربین ( که تحت فشار و تنش قرار دارد) به اکشن سلاح اعمال شود، موجب بهبود دقت خواهد شد. لپینگ یکی از کارهایی است که خیلی از تیراندازان تارگت و بنچ رست آن را انجام می دهند.

متأسفانه تعداد محدودی از رینگ های دوربین موجود، دارای سطحی بی نقص و با ماشینکاری عالی هستند. یکی از علل این موضوع، گرانقیمت بودن فرآیند ساخت رینگ های لپینگ و بی نقص شده و عدم تمایل تیراندازان معمولی برای پرداخت مبالغ بالا برای این نوع پایه های مرغوب می باشد.

از طرفی، اکشن سلاح های معدودی هستند که با سطح کاملا دقیق و تروئینگ شده، ماشینکاری می شوند و ممکن است سوراخ های موجود بر روی بدنه ی سلاح که برای پایه دوربین دریل شده اند، کاملا سنتر و همراستا نباشند. به صورت خلاصه، زمانیکه رینگ هایی با سطوح داخلی ناصاف، روی پایه ای که پیچ های آن در سوراخ هایی که کاملا سنتر نشده اند، بسته شده ، آن هم روی بدنه ی سلاحی که کاملا ترو نشده باشد، بسته شوند، همراستا درآمدن سطح داخلی رینگ ها، چیزی شبیه معجزه خواهد بود!

حتی در رینگ هایی که به صورت اختصاصی برای سلاح خاصی ساخته شده و مستقیماً روی بدنه سوار می شوند، مانند برخی سلاح های Ruger ، Sako یا CZ و چندی دیگر از سلاح ها، خیلی کم پیش می آید که کاملاً بی نقص باشند. در واقع، به هر دیلی وضعیت این نوع رینگ ها بدتر هم هست!

زیاد نگران نباشید! اصلاح این موضوع ساده است.

کاری که سخت است، قبولاندن ضرورت اصلاح رینگ ها، به تیراندازان معمولی می باشد. در اینجا نگاهی می اندازیم به برخی راه هایی که رینگ های غیر هم راستا می توانند، دقت سلاح را تحت تأثیر قرار دهند. سطح داخلی بسیاری از رینگ ها، جایی که تیوب دوربین را در برمی گیرد، کاملا گرد و اغلب هم کاملاً صاف و صیقلی نیستند. از طرفی ضخامت آلومینیوم تیوب بسیاری از دوربین ها هم کم و نازک می باشند. حال بستن این نوع رینگ ها، با سطح داخلی غیر مدور و ناصاف به تیوب دوربین، موجب آسیب به آن گردد. این تغییر شکل و آسیب به تیوب دوربین، می تواند اجزای داخلی دوربین را تحت تأثیر قرار دهد.

در واقع اگر میزان این آسیب سطح تیوب دوربین قابل توجه باشد، می تواند موجب خم کردن رینگ بزرگنمایی ( یا دیگر بخش های متحرک مرتبط با بزرگنمایی دوربین) و یا چرخ دنده های طبلک های برد و سمت گردد.  این حالت برای تیرانداز تارگت که نیاز به عملکرد دقیق دوربین خود دارد، بسیار بد است. به علاوه رینگ هایی که سطوح آنها باهم هم راستا نباشند، صرف نظر از صاف و صیقلی بودن، می تواند موجب خم شدن تیوب دوربین گردد. همینطور احتمال آسیب به اجزای داخلی دوربین را افزایش دهد.

علاوه بر همه ی این موارد، هر چند ممکن است باور آن سخت باشد، تنشی است که تیوب دوربین تحت تنش می تواند به اکشن سلاح وارد کند. دقت کنید که اکشن سلاح بایستی دوربین را با هرگونه استرس و تنشی که ممکن است روی آن باشد، نگه دارد. این موضوع هم در دقت سلاح تاثیرگذار خواهد بود و در واقع ممکن است تمام مزایایی را که بدینگ (Bedding) صحیح اکشن برای دقت سلاح داشته را خنثی کند!

اصلاح این مشکل!

بنابراین اصلاح این نقص، ارزش آن را دارد! اما چطور؟ با لپینگ (Lapping) سطح داخلی رینگ ها توسط یک میله فولادی که کاملا گرد و مستقیم که سطح آن پرداخت عالی داشته و به همراه خمیر مخصوص لپینگ.

برای این منظور کیت های مختلفی چون Sinclair ، Midway ، Brownells ، Wheeler وجود دارد که می توان تهیه کرد. اکثر این کیت ها همراه با خمیر مخصوص لپینگ ارایه می شوند. در غیر اینصورت می توانید از خمیر سمباده ای ۸۰۰ (۸۰۰-grit) استفاده کنید. میله فولادی مورد استفاده در لپینگ، می تواند همزمان سطوح داخلی رینگ های جلو و عقب را همراستا کند.

چگونه لپینگ را انجام دهیم؟

برای شروع کار، رینگ ها را روی سلاح بسته و محکم کنید. با استفاده از چسب کاغذی، قطعه ی بالایی رینگ ها را از حیث جلو و عقب، علامت گذاری کنید. چرا که پس از لپینگ نباید جابجا و حتی برعکس بسته شوند.



پیچ های نیمه فوقانی رینگ ها را باز کرده و آنها را بردارید. اکشن و بدنه ی سلاح را بوسیله پارچه ای بپوشانید تا خمیر لپینگ آسیبی به آن نرساند ( امکان ریختن خمیر به بخش های داخلی سلاح وجود دارد).



حال سطح داخلی قطعات فوقانی و تحتانی رینگ ها را به خمیر لپینگ آغشته کنید.



میله لپینگ را روی نیمه ی تحتانی رینگ ها قرار داده و نیمه فوقانی رینگ ها را روی آن گذاشته و پیچ های آن را ببندید. از سفت کردن بیش از حد پیچ ها خودداری کنید، چرا که مانع از حرکت میله لپینگ خواهد شد. با چرخاندن و جلو و عقب بردن میله لپینگ ( توسط دسته ای که به آن پیچ می شود) کار را ادامه دهید.



در ابتدای کار، پیچ ها به سرعت بر اثر صاف شدن ناهمواری های سطوح رینگ ها، شل می شوند. هر بار اندکی پیچ ها را سفت کرده و کار را ادامه دهید. Brownells توصیه می کند، فرآیند لپینگ را به اندازه ی ۳۰ رفت و برگشت میله انجام داده و سپس خمیر لپینگ را دوباره استفاده کنید. برای اینکار پیچ های رینگ ها را باز کرده و لایه ی تازه از خمیر لپینگ را روی آنها بمالید، سپس رینگ ها را بسته و فرآیند را ادامه دهید.



دفعات حرکت میله ی لپینگ

برای انجام فرآیند لپینگ می توان میله را به صورت عدد ۸ و یا زیگزاگ به جلو و عقب حرکت داد. سفت کردن تدریجی پیچ ها را با شل شدن آنها ادامه دهید. بسته به جنس و کیفیت رینگ ها، تمام فرآیند توضیح داده شده را دو تا پنج بار باید انجام دهید. برای اینکه روند کار را ببینید، در هر بار تازه کردن خمیر لپینگ، باقیمانده خمیر قبلی را از سطح قطعات تحتانی رینگ ها پاک کرده و سطوح رینگ ها را بررسی کنید.

 در انتهای کار باید حدود ۸۰ درصد از سطح قطعات تحتانی رینگ ها کاملا صاف و صیقلی شده و کاملاً با یکدیگر هم راستا شده باشند. البته سطح لپینگ شده در سطح نیمه فوقانی کمی کمتر خواهد بود. نیازی به ادامه ی لپینگ تا صیقلی شدن تمام سطوح رینگ ها نیست، چرا که در این حالت ممکن است، متریال بیش از حد از سطوح رینگ ها جدا شده و دیگر قادر به نگه داشتن تیوب دوربین نباشند.



مزایای لپینگ در عمل

زمانیکه دوربین خود را روی رینگ هایی که لپینگ شده اند، قرار می دهید، متوجه تفاوت چشمگیری خواهید شد. دوربین بدون هیچ گونه استرس و تنشی روی رینگ ها قرار می گیرد، نیمه فوقانی رینگ ها به خوبی بر روی تیوب دوربین سوار (منطبق) خواهد شد. پیچ ها نیز به نرمی بسته و همزمان باهم سفت خواهند شد. نه مثل پیچ های رینگ هایی که لپینگ نشده اند و به آرامی و کم کم سفت می شوند. علاوه بر اینها خواهید دید که حرکت دوربین به جلو و عقب برای تنظیم Eye Relife و همچنین چرخاندن دوربین برای تراز کردن رتیکل، چقدر نرم و راحت تر شده است.

با سفت کردن پیچ رینگ ها، خیالتان با علم به اینکه سطوح دوربین و اکشن سلاح متحمل هیچگونه استرس و تنشی نیستند که بر روی دقت تأثیر منفی داشته باشند، راحت خواهد بود. همچنین اگر از دوربین نسبتاً با کیفیتی استفاده می کنید، خیالتان از عملکرد بدون استرس و بی نقص اجزای داخلی مرتبط با زوم دوربین و همچنین طبلک ها نیز راحت خواهد بود.دوربینی که تحت هیچگونه تنش و استرسی نباشد، عملکردی یکنواخت ، قابل اعتماد و قابل پیش بینی خواهد داشت که در تیراندازی دقیق، هر یک از موارد، یک مزیت بزرگ محسوب می گردد.

در مقاله بعدی شما را با یکی از کیت های پرکاربرد لپینگ و همراستاسازی رینگ های دورین آشنا می کنیم. کیت های لپینگ Wheeler Engineering ، برای رینگ های دوربین در اندازه های متفاوت توسط تیراندازان استفاده می شود.

ویدئوی آموزشی لپینگ

در ویدئوی زیر می توانید با فرآیند انجام لپینگ به صورت عملی آشنا شوید.



نویسنده : Joseph von Benedikt

مترجم : دکتر امین کر

ویرایش : صادق قرنجیکی

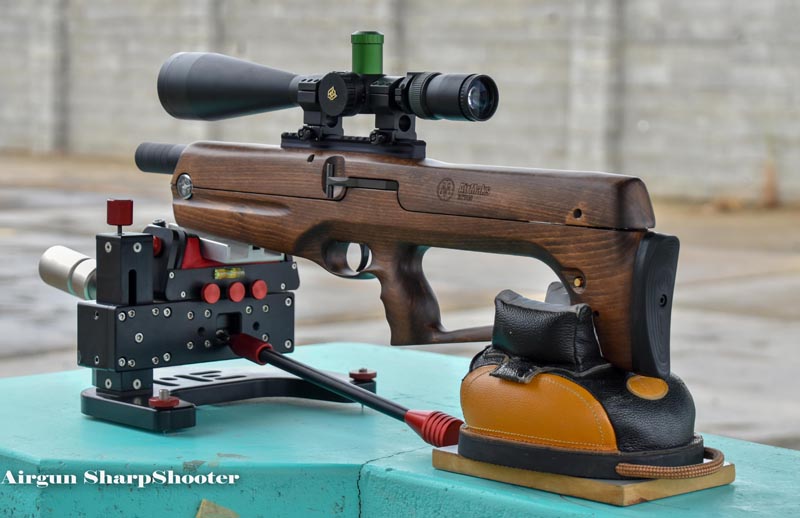

AirMaks CaimanX 4

معرفی تفنگ بادی AirMaks Caiman X

تفنگ بادی مدل Caiman X ، یک تفنگ بادی PCP بولپاپ از شرکت AirMaks جمهوری چک می باشد. مدل Caiman X با وزن سبک ، جمع و جور و با دقت عالی ساخته شده است. وزن آن ۳ کیلوگرم است. نگاهی کوتاه به Caiman خواهیم داشت و بعد بررسی عملکرد آن در دقت و کارکرد […]

تجهیزات بنچ رست

تفنگ بادی

دوربین تفنگ

رست ها Front rest and rear bag

بادنما

ساچمه های JSB

شروع کار JSB

تاریخچه این شرکت به سال ۱۹۹۱ برمی گردد ، زمانی که مالک سابق این شرکت آقای ژوزف شولز Josef Schulz ، تولید مهمات سلاح های بادی را تحت نام JSB MATCH DIABOLO BOHUMIN در چکسلواکی سابق آغاز کرد. ژوزف شولز فعال و مربی سابق تیراندازی بود. پس از اتمام فعالیت تیراندازی و مربیگری ، فعالیت خود در زمینه تحقیق و توسعه تولید مهمات سلاح های بادی را شروع کرد. بعدها او بر اساس تجربه شخصی خود ، ماشین های پرس مخصوصی ساخته و شروع به تولید مهمات سلاح های بادی کرد.

 تصویر زیر آقای Steve Scialli همراه با آقای ژوزف شولز که اخیرا بازدیدی از شرکت JSB داشته اند .

در سال ۲۰۰۸ شرکت JSB Match Diabolo a.s که شرکت آقای ژوزف شولز را خریداری کرده بود ، با ادغام و ارتباط با فعالیت های قبلی آقای شولز به زودی به یک شرکت ادغام شده تبدیل گردید.

مهم ترین ویژگی های محصولات تولیدی این شرکت ، کیفیت آنهاست که با فناوری بی نظیری که در تولید آنها بکار رفته است تضمین می شود. همچنین جنبه ای اساسی از تولیدات این شرکت ، دقت ساچمه هاست. در حال حاضر JSB ، بهترین مهمات تفنگ بادی جهان را ارایه می دهد. این واقعیت توسط تیراندازی برتر ، متخصصان این زمینه ، علاقمندان به تیراندازی بادی و تولیدکنندگان تفنگ های بادی به اثبات رسیده است. به منظور بهبود کیفیت محصولات ، شرکت JSB هر ساله بر روی نوآوری فناوری ماشین آلات تولیدی خود سرمایه گذاری می کند.

از زمان تاسیس JSB Match Diabolo ، این شرکت به صورت مداوم حجم تولیدات خود را افزایش داده است تا بتواند نسبت به تقاضای مشتریان پاسخگو باشد. همچنین این شرکت نسبت به افزایش خدمات خود توجه زیادی نشان می دهد. محصولات این شرکت تقریبا در ۳۲ کشور توزیع می شود. صادرات این شرکت به ایالات متحده ، روسیه ، ژاپن و بازار اروپا انجام می شود و در این بین انگلستان و آلمان از مهم ترین بازارهاست. البته مشتریان خود بازار جمهوری چک نیز وجود دارد. در حال حاضر ۹۰ درصد تولید این شرکت صادر می شود و تعداد ۱۰۰ نفر در این شرکت مشغول به کار هستند.


ساچمه های JSB چگونه ساخته می شوند.

همه چی با سرب شروع می شود

فرآیند تولید به صورت طبیعی با سرب شروع می شود ، مقدار زیادی سرب ! شرکت JSB سرب را به صورت شمش هایی که ۹۹٫۹۷ درصد سرب خالص هستند خریداری می کند. آنها این سرب ها را ذوب می کنند و دراین فرآیند مقداری مشخص از ماده آنتیموان (این شبه فلز ، بصورت آلیاژ موجب افزایش سختی و مقاومت مکانیکی سرب می‌شود. مهمترین کاربرد فلز آنتیموان بعنوان سخت‌کننده سرب در خازنها می‌باشد.) به آن اضافه می کنند.این فرآیند کاملاً توسط شرکت کنترل می شود ، بنابراین آنها کیفیت نتیجه نهایی را می دانند.

تبدیل سرب به مفتول سیمی

سپس از این آلیاژ ذوب شده ،  مفتول های سیمی در قطرهای مختلفی تولید می کند. هر یک از ساچمه های کالیبر مختلف ، مفتول سیمی با قطر اختصاصی خود را دارند.

تبدیل مفتول به قطعات کوچک تر

مفتولهای سربی وزن شده است (برای کنترل کیفیت) و سپس به تکه های کوچکی بریده می شود که دوباره وزن می شوند. ساخت این قطعات کوچک مرحله مهم و اساسی برای تولید محصول نهایی است.

ثبات وزن در این مرحله برای ثبات و تکرارپذیری وزنی ساچمه ها و محصول نهایی در آینده بسیار مهم است. JSB این قطعات نیمه تمام بریده شده را برای کل طیف های ساچمه های خود تولید می کند. حداقل وزن آن ۰٫۴۷۵ گرم است و تکه های جداگانه برای هر یک از وزن های ساچمه ها تا ۵ گرم وجود دارد.

طیف گسترده ای از وزن ساچمه شامل JSB 0.475 گرم ، ۰٫۵۰۰ ، ۰٫۵۲۰ ، ۰٫۵۳۵ ، ۰٫۵۴۷ ، ۰٫۶۷۰ ، ۰٫۸۷۰ ، ۰٫۸۹۰ ، ۰٫۹۳۰ ، ۱٫۰۳۰ ، ۱٫۰۵۰ ، ۱٫۱۷۵ ، ۱٫۶۴۵ ، ۲٫۲۰۰ ، ۲٫۹۰۰ ، ۳٫۲۵۰ و ۵٫۰۰۰ گرم است.

این تکه های ساچمه نیمه آماده سپس به صورت قطعات کروی شکلی ساخته شده و با دقت تمیز می شوند. سپس آنها را برای تسهیل مراحل تولید بعدی روغن کاری می کنند.

JSB از دستگاه های مخصوص و با دقت بالایی استفاده می کند برای دسته بندی وزنی جهت تولید ساچمه های Premium Match و Exact می کند. این دستگاه توزین با حساسیت به اضافه یا منفی ۰٫۰۰۱ گرم کار می کند. یا به عبارتی +/- ۰٫۰۱۵ گرین!



تولید ساچمه

سرانجام JSB این قطعات کروی یا همان محصولات نیمه تمام را در دستگاه های ساخت ساچمه خود تغذیه می کند. این قطعات کروی به دستگاهی ریخته می شوند که حداکثر ۶ سر قالب برای ساخت هر ساچمه دارند.

قالب ها همه مشخصه منحصر به فردی دارند و متفاوت از یکدیگر است. بنابراین هر قالب ساچمه متفاوتی می سازد. این دلیل این موضوع است که تیراندازان حرفه ای و آماتورهای سطح بالا چرا درخواست بچ نامبرهای متفاوتی از ساچمه JSB می کنند.

ساچمه ها با فرایند پرس سرد با استفاده از ابزارهای دقیقی تولید می شوند. ذکر این نکته ضروری است که کلیه ماشین آلات و دستگاه های مورد استفاده JSB در داخل کشور و یا کمپانی طراحی و ساخته شده است. ظاهر و کارکرد آنها محرمانه است. بنابراین عکسی از آنها موجود نیست. JSB معتقد است که این ماشین آلات سفارشی ، کلید دقت محصولات آنها – همراه با کارگران ماهر و باتجربه آنها است.

در کارخانه ۵۴ خط پرس وجود دارد. پاول کوبالک می گوید ، برای ثبات تیراندازی ، “ما هرگز ساچمه هایی که از خطوط مختلف به دست می آیند را در یک قوطی یا کارتن مخلوط نمی کنیم”.

در فرآیند تولید ساچمه های JSB ، هر خط پرس با مجموعه ای از ابزارها تشکیل می شود که ساچمه ها را تولید می کنند. در صورت تغییر هر یک از ابزارها ، پرسنل JSB بچ نامبر محصول تولیدی را تغییر می دهند زیرا می تواند بر روی عملکرد ساچمه موثر باشد.

 فکر می کنم با توجه به این توضیحات پاسخ سوالات خیلی از تیراندازانی که در خصوص شماره های بچ نامبرها ، تفاوت قالب ها و ضخامت دامنه های ساچمه داده شده است.

آزمایش کیفیت و بررسی دقت ساچمه ها

در این مرحله ساچمه هایی از هر بچ نامبر قبل از حرکت به مرحله بعدی و بسته بندی ، بوسیله آزمایش جمع تیر ( گروپ) بررسی می شوند.

بعد از این مرحله وارد یکی بخش کنترل کیفیت می شوند. JSB دارای یک بخش کنترل کیفیت قابل توجه است که دارای تعداد ۲۲ کارمند خانم با مهارت و کارآزموده می باشد. این بازرسان آموزش دیده هر ساچمه JSB را زیر ذره بین بررسی می کنند ، در این فرآیند تنها ۲ درصد از آنها رد شده و به مراحل اولیه تولید برمی گردند.

هر ساچمه JSB باید دراین مرحله از کنترل کیفیت تایید گردد. همانطور که پاول کوبالک می گوید. ” به همین دلیل می توانیم کیفیت محصولات خود را تضمین نماییم.”



بسته بندی و حمل

سرانجام ، ساچمه های بررسی شده به قسمت بسته بندی منتقل شده که در آنجا بسته بندی دقیقی دارند. سپس هر قوطی وزن و شمارش می شود. ساچمه های JSB به بیش از ۵۰ کشور در سراسر جهان ارسال می شوند.

توزیع کننده ای مانند پیرامید ایر سفارش خود را در پالت های چوبی حاوی صدها قوطی ساچمه دریافت می کند. برخی با پالت های چوبی یا کارتنی و بار هوایی حمل می شوند. فقط تصور کنید چه تعداد ساعت کاری برای این مرحله بسته بندی و ارسال صرف می شود.


محصولات

در بخش قبلی با تاریخچه شرکت JSB آشنا شدیم. این شرکت محصولات زیادی در زمینه مهمات تفنگ های بادی تولید می کند و تنوع محصولات آن زیاد است. سری Match از محصولات JSB ساچمه هایی برای رقابت های تیراندازی ISSF می باشند که تولید آنها به سال ۱۹۹۱ و شروع کار JSB بر می گردد. این سری در چند مدل و وزن برای تیراندازان ده متر سلنی و دیگر رشته های ISSF طراحی و ساخته می شوند.

در این لینک زیر می توانید کلیه محصولات تولیدی این شرکت را در وبسایت آن ببینید :

JSB Pellets



در تیراندازی بنچ رست و رقابت های اوت دور بادی نیز تقریبا اکثر تیراندازان از محصولات این شرکت یا تولیدات آن تحت برندهای دیگر مانند ایرآرمز ، دایستیت و چند مورد دیگر استفاده می کنند. این شرکت همچنین یکی از حامیان و اسپانسرهای اصلی رقابت های بنچ رست WRABF و WFTF می باشد.



کیفیت و دقت این محصولات در کنار انتخاب بچ های مختلف که برای تیراندازان رقابتی اهمیت زیادی دارد از دلایل انتخاب این برند ساچمه برای تیراندازی مسابقاتی است. در تیراندازی بنچ رست بادی ، سری دیابلو اگزاکت این شرکت مورد توجه تیراندازان این رشته قرار گرفته و استفاده می شود. در بخش بعدی به معرفی چند مدل محبوب آن در کالیبر ۴٫۵ می پردازیم.



Diabolo Exact 8.44gr

این یکی از بهترین و پرفروش ترین محصولات شرکت JSB است. وزن آن به صورتی تهیه شده که با بیشتر تفنگ های بادی فیلدتارگت بازار دقت مطلوبی دارد. اگر تنظیمات تفنگ بر روی ۱۶ ژول تنظیم شود ، سرعت ۲۴۰ متر بر ثانیه با این ساچمه خواهید داشت. طبق تجربیات و بررسی هایی که داشتیم این سرعتی بهینه برای دقت در تفنگ های مورد استفاده برای بنچ رست کلاس لایت ورمینت هم می باشد.

بیشتر تیراندازان بنچ رست از این ساچمه در کلاس لایت ورمینت استفاده می کنند. تفنگ هایی مانند ایرآرمز ، اشتایر ، والتر ، راپید ایر و حتی تفنگ های اختصاصی و تیون شده ای مانند Ataman M2 BR با این ساچمه دقت بسیار مطلوبی دارند.



Diabolo Exact Heavy

این وزن از ساچمه های اگزاکت دیابلو به صورت ویژه برای تفنگ هایی با قدرت بالاتر طراحی شده اند. با این حال از این ساچمه در تیراندازی فیلدتارگت و بنچ رست بادی با قدرت ۱۶ ژول نیز استفاده می شود و دقت بسیار مطلوبی نیز برخی تفنگ ها با آن دارند. همچنین این ساچمه مورد علاقه تیراندازان کلاس هوی ورمینت با قدرت ۱۸ تا ۲۰ ژول در بنچ رست بادی نیز می باشد.

این ساچمه به علت حساسیت کمتر نسبت به شرایط آب و هوایی و وزش باد مورد توجه قرار گرفته است. سرعت بهینه برای ۱۶ ژول مقدار ۲۱۵ متر بر ثانیه و حداکثر ۲۲۰ متر بر ثانیه در کلاس لایت ورمینت بنچ رست بادی و رقابت های فیلدتارگت WFTF است.



Diabolo Exact Monster

با توجه به نام این ساچمه ، یکی از سنگین ترین وزن های موجود در بین اگزاکت دیابلوها است. این وزن اجازه استفاده از این ساچمه در تفنگ هایی با قدرت بالاتر در کالیبر ۴٫۵ را می دهد. این ساچمه مورد علاقه ویژه تیراندازان بنچ رست در کلاس هوی ورمینت نیز می باشد. بازه تنظیم سرعت بین ۲۲۰ متر بر ثانیه تا ۲۴۵ متر بر ثانیه در تفنگ های مختلف را داراست. این ساچمه نیز مانند دیابلو اگزکت هوی دارای حداکثر حفظ ثبات پروازی در شرایط آب و هوایی بد و بادی را می باشد.

در بررسی هایی که تیراندازان بنچ رست داخلی و نیز دیگر کشورها داشته اند ، این ساچمه قابل استفاده بر روی لوله های ۱۲ خان تفنگ هایی مانند اشتایر و فینورک بوده و دقت مطلوبی نیز داراست. با توجه به وزن این ساچمه ، تفنگ هایی که از لوله پلی گون استفاده می کنند امکان استفاده از حداکثر قدرت مجاز کلاس هوی ورمینت بنچ رست بادی را با حفظ دقت می دهند. تنظیمات قدرت بین ۲۴۰ تا ۲۴۵ متر بر ثانیه در تفنگ هایی مانند توماس ، راپید ایر BM500 یا TM1000 نتایج خوبی داشته است.


منابع :

http://www.schulzdiabolo.cz/en

https://hardairmagazine.com

معرفی و بررسی توماس ایر Thomas Air

با توجه به توسعه  تیراندازی بنچ رست تفنگ بادی در سال های اخیر ، نیاز به تجهیزات و تفنگ های دقیق تخصصی برای تیراندازان این رشته از ورزش تیراندازی امری بدیهی است. در این راستا سعی داریم نسبت به معرفی و بررسی تفنگ های بادی که به صورت اختصاصی برای بنچ رست بادی ساخته می شوند ، بپردازیم. قبل از این با تفنگ های کمپانی Rapid Air Weapn در مقاله معرفی RAW TM1000 آشنا شدید. تفنگ بادی مدل توماس ایر Thomas Air یکی از تفنگ هایی است که به صورت سفارشی و اختصاصی برای تیراندازی بنچ رست بادی و فیلدتارگت در ایالات متحده ساخته می شود. کیفیت ساخت و دقت بالای این تفنگ در بررسی ها و آزمایش های میدانی بسیاری آزموده شده است.

تا چندی قبل بیشتر منابع اطلاعاتی از این سلاح مربوط به منابع انگلیسی زبان و فروم های تیراندازی بنچ رست ایالات متحده بود. با توجه به تهیه و در دسترس بودن این تفنگ از اسفندماه ۱۳۹۷ در ایران ، سعی داریم تا اطلاعات ارایه شده بر اساس تجربیات و بررسی تیراندازان ایرانی باشد.


کمپانی Thomas Air

کمپانی Thomas Air توسط آقای Michel Niksch در کلرادوی ایالات متحده با هدف تولید سلاح های بادی ویژه رقابت های فیلدتارگت و بنچ رست ایجاد شده است. این کمپانی در حال حاضر یک شرکت شناخته شده بین تیراندازان بنچ رست و فیلدتارگت ایالات متحده بوده و تیراندازان زیادی از محصولات این شرکت در مسابقات رشته های مذکور استفاده می کنند. تولیدات این شرکت با توجه به سفارش و کاربری مشتری می تواند برای بنچ رست و فیلدتارگت ساخته شوند. در صورت سفارش باید در یک لیست انتظار قرار گیرید چون ساخت محصولات آن به صورت کاملا سفارشی و محدود انجام می شود.

این کمپانی حمایت ویژه ای از تیراندازی فیلدتارگت و تیم های فعال این رشته در مسابقات ایالات متحده و همچنین تیم های حاضر در رقابت های WFTF دارد. در حال حاضر چند تن از تیراندازان بسیار خوب این کشور از تفنگ های Thomas air  مدل FT استفاده می کنند. همچنین مدل بنچ رست توماس در کنار تفنگ های راپید ایر توسط تیراندازان بنچ رست در رقابت های USARB مورد استفاده قرار می گیرد. در مسابقات قهرمانی جهان ۲۰۱۵ استرالیا ، دو تیم از ایالات متحده در این مسابقات حاضر بودند که موفق به کسب جایگاه اول و دوم تیمی شدند. چهار نفر از اعضای این تیم از تفنگ Thomas استفاده کرده بودند. در سایر کشورها مانند بریتانیا ، آفریقای جنوبی ، ایتالیا و البته ایران از مدل های BR استفاده می شود. بخصوص در آفریقای جنوبی چند تن از تیراندازان مطرح این کشور در مسابقات بنچ رست از Thomas air استفاده می کنند.



خصوصیت ویژه

یکی از مواردی که سازنده  تاکید بسیاری بر آن دارد ، استفاده از این سلاح در چند کلاس مسابقاتی بنچ رست و یا فیلدتارگت می باشد. به این صورت که Thomas Air قابلیت تغییر قدرت برای کلاس لایت و هوی ورمینت را داراست. همچنین برای کلاس Open یکی از کلاس های رقابت های بنچ رست ایالات متحده  ، قابلیت افزایش قدرت به ۳۲ تا ۳۵ ژول را دارد. البته این ادعا باید در عمل و میدان تیراندازی بررسی شود. با توجه به هدف سازنده از ارایه یک تفنگ ویژه این رقابت ها که نیازی به تغیرات ، تنظیم و بهینه سازی نداشته باشد باید دید تا چه حد در این مورد موفق بوده است.

قیمت این تفنگ حدود ۳۵۰۰ دلار است. هزینه کمتر یا بالاتر بستگی به مدل سفارش شده و قطعات جانبی دارد. مدل های موجود در ایران از نوع BR هستند که البته چند عدد قنداق FT نیز همراه با آنها وارد شده است. قیمت ارایه شده در بازار ایران تا زمان نگارش این نوشتار ، به صورت دقیق از طرف فروشنده این تفنگ ها مشخص نشده است. نتایج و بررسی بر اساس دو قبضه از توماس های تیراندازان بنچ رست می باشد.

قنداق ویژه فیلدتارگت همراه با نی رایز rowanengineering

بررسی کلی Thomas

ساخت قطعات و مونتاژ Thomas به صورت کامل در کارگاه این شرکت انجام می گیرد. در وهله اول و بررسی بدنه ، کیفیت قطعات و ماشین کاری و دقت ساخت بالا مشهود است. در ساخت قطعات این تفنگ از دستگاه های پیشرفته CNC استفاده می شود.

مدل های وارد شده به ایران همگی مدل BR بوده و در رنگ های قرمز و آبی و مشکی هستند. قابلیت ویژه ای که Thomas را از سایر تفنگ های موجود در این رشته و نیز در بازار ایران متمایز می کند ، داشتن تنظیم قدرت برای چند کلاس رقابتی بنچ رست می باشد. این قابلیت از طریق تعویض یک پیچ در بالای بخشی از اهرم پورت هوا در پشت لوله انجام می شود. برای تغییر از کلاس لایت ورمینت ( ۱۶ ژول) به کلاس هوی ورمینت ( حداکثر ۲۷٫۱۲ ژول) کافی است تا پیچ اخصاصی بسته شود. همچنین می توانید به قدرت بالاتر یعنی حدود ۳۵ ژول نیز تغیر دهید.

در ویدئوی زیر که توسط خود Michel Niksch تهیه شده است می توانید این تغییرات و نحوه مسلح شدن Thomas را ببینید.


بدنه و طراحی

بدنه و قنداق طراحی شده برای مدل BR بسیار ساده انجام شده و در نتیجه این تفنگ وزن بالایی نخواهد داشت. اما با اینحال حتی در قدرت ۲۷ ژول ، عقب نشینی این تفنگ آنچنان محصوص نیست. قرار گیری تفنگ بر روی رست تیراندازی بخ خوبی جای می گیرد. در بخش زیرین و جلوی بچه قنداق ، قطعه ای با عرض ۳ اینچ استاندارد این مسابقات جهت قرار گیری بر روی کیسه شن تعبیه شده است.

 در طراحی و ساخت این تفنگ سادگی و کاربری راحت مد نظر قرار گرفته است. توماس به هیچوجه سلاح بادی پیچیده ای نیست. تصاویری از بدنه این تفنگ را در ادامه مشاهده می کنید.


ماشه و مسلح سازی در Thomas

ساچمه گذاری در Thomas به صورت سینگل و دستی انجام می شود. برای مسلح سازی کافی است قطعه پورت هوا به سمت راست باز شده ، ساچمه را در لوله قرار دهید ، سپس پورت را بسته و اهرم کناری را به آرامی به عقب بکشید تا تفنگ مسلح شود ، شما آماده تیراندازی هستید! عملکرد اهرم و حرکت قطعات بسیار نرم انجام می شود.

محل خروج هوا به پشت ساچمه که در زمان مسلح سازی و بستن این قطعه ، پشت لوله قرار می گیرد. آب بندی آن بوسیله اورینگ تعبیه شده که در شکل زیر دیده می شود ، انجام می گیرد. قطعات با دقت بالایی ساخته شدند و هیچ نشتی یا پرتی هوا دیده نمی شود.

پیچ فنر چکش در انتهای بدنه قرار تفنگ داد که برای استفاده راحت و بدون نیاز به ابزار طراحی شده است.

ماشه Thomas با توجه به سفارش با تیغه ماشه متفاوتی عرضه می شود. برای مدل های بنچ رست از تیغه ماشه ای که قابلیت تنظیم برای راست دست و چپ دست را دارد ، استفاده شده است. گارد و محافظ ماشه به نظر کمی کوچک است. همانطور که از یک تفنگ مخصوص رقابت های تیراندازی انتظار داریم ، این ماشه دارای تنظیماتی برای وزن ، طول استیج و کشش ماشه می باشد. در تجربه و تنظیماتی که تیراندازان داشته اند ، این موضوع بر خلاف انتظار آنچنان مطلوب نبوده است. ماشه به اندازه تطبیق پذیری ماشه های تفنگ هایی مانند اشتایر و یا FTP900 نمی باشد.

برای اینکه بتوانید به تنظیمات ماشه به صورت کلی دسترسی داشته باشید ، نیاز به باز کردن قنداق خواهید داشت.

لوله

لوله مورد استفاده در مدل های وارد شده به ایران ، لوله با طول ۶۰ سانتیمتر و خانکشی پلی گون و با قطر ۱۶ میلیمتری می باشد. لوله های پلی گون ۶ خان لوتار والتر قبل از این در محصولات Rapid Air ، مثل مدل BM500 یا TM1000 در کلاس هوی ورمینت استفاده شده است. خانکشی پلی گون بر خلاف خانکشی های مرسوم و سنتی که دارای لبه های تیزی در Groove هستند ، از خان هایی با شکل نیم دایره و بدوت تیزی استفاده می کند.

دقت این نوع لوله در این کلاس بویژه با ساچمه های JSB 13.4 مانستر بسیار عالی است. نصب این لوله بر حسب تجربه تیراندازان ایالات متحده انجام شده است که در چند سال اخیر ، بررسی و آزمایش های زیادی در این زمینه انجام داده بودند. در حال حاضر بیشتر تیراندازان این کشور که از محصولات توماس یا راپیدایر استفاده می کنند ، تمایل دارند که از این نوع لوله برای کلاس هوی ورمینت یا کلاس هایی در قدرت بالاتر استفاده کنند.

برای نصب و اتصال این لوله ، محل مربوط به صورت خاصی طراحی شده که نصب و یا برداشتن لوله به صورت راحتی انجام گیرد. همینطور با دقت در محل خود نیز نصب شود

مخزن

تفنگ Thomas از یک مخزن تیتانیومی با ظرفیت ۳۷۵cc بهره می برد. این مقدار حجم از هوای فشرده برای دو کلاس لایت و هوی ورمینت کاملا کافی است. در واقع تیرانداز این تفنگ نباید نگران حجم مخزن هوای سلاح خود باشد.


عملکرد

همانطور که در بخش معرفی شرکت توماس گفته شد ، سازنده این تفنگ تاکید بر روی داشتن دقت مناسب این تفنگ برای سه کلاس رایج بنچ رست در ایالات متحده دارد. برای این منظور از تجربیات و آزمایش دقت دو تیرانداز بنچ رست آقای وطن دوست و قاضی زاده استفاده می کنیم.

عملکرد رگولاتور و ثبات در شلیک ها

عملکرد رگولاتور و مجموعه ولو و چکش : در آزمایش های کرنوگرافی و گروه تیرها ، ثبات شلیک های این تفنگ بسیار خوب است. شاید کمتر تفنگی در این زمینه ثبات و نظم شلیک های Thomas را داشته باشد. در خصوص دقت لازمی که از این تفنگ انتظار می رود در تیراندازی بنچ رست داشته باشد ، بررسی تجربیات تیراندازان داخلی و خارجی مفید خواهد بود. اطلاعات کرنوگرافی در آینده به این متن اضافه خواهد شد.

رگولاتور نصب شده در این سلاح به سفارش سازنده توسط شرکت Huma آماده می شود. در تصاویر زیر می توانید شکل رگولاتور و نحوه نصب آن در داخل سیلندر هوای توماس را ببینید.

دقت در کلاس لایت ورمینت

آزمایش های دقت و گروه تیر توماس در کلاس لایت ورمینت و ۱۶ ژول با ساچمه های ۸٫۴۴ و ۱۰٫۳۴ گرین ، نتایج مطلوبی نداشته است. همچنین نتایج آزمایش دقت بر روی کارت هدف بنچ رست در این کلاس نیز خوب نبوده است. مقایسه با نتایج تفنگ های مورد استفاده تیراندازان بنچ رست ایرانی در داخل کشور بوده است. نتایج تفنگ هایی مانند اشتایر یا FTP900 به مراتب بهتر از توماس بوده است.

برخی تیراندازان در ایالات متحده و آفریقای جنوبی برای کلاس لایت ورمینت از مدلی با لوله کوتاه تر ۱۲ خان استفاده می کنند. مانند آقای Hein Froman تیرانداز آفریقای جنوبی که در هر دو کلاس با دو قبضه توماس ولی با لوله متفاوت در مسابقات رنکینگ ۲۰۱۹ این کشور نتایج بسیار خوبی را گرفته است.

 SAPSSF NATIONAL RANKING Result

کلاس هوی ورمینت

در کلاس هوی ورمینت ( حداکثر قدرت ۲۷٫۱۲ ژول) ، دقت و عملکرد سلاح بسیار دقیق و عالی است. بررسی های انجام شده در محیط ایندور و نیز تیراندازی میدانی ، این دقت را اثبات می کند. در ماکزیمم قدرت این کلاس یعنی ۲۷ ژول ، مصرف هوای این تفنگ در هر شلیک حدود یک بار است که با شارژ کامل مخزن ۳۷۵ سی سی حدود ۹۰ شلیک را خواهید داشت.

این دقت با سرعت مناسب و دقیق بین ۲۳۵ تا ۲۴۰ متر بر ثانیه با  ساچمه JSB 13.43 گرین بدست آمده است. طبق نتایج بررسی های دیگر تیراندازان در ایالات متحده نیز با توجه به سری ساچمه ، دقت مناسب زیر ۲۴۰ متر بر ثانیه با ساچمه ۱۳ گرینی بدست آمده است.

ارزیابی کلی

پیش از این بیشتر تفنگ هایی که برای کلاس هوی ورمینت استفاده شده اند ، مثل FWB800X  FT و اشتایر چالنج دارای لوله های ۱۲ خان بوده که با قدرتی بین ۲۰ تا ۲۴ ژول و ساچمه های ۱۳ گرین نتایج خوبی داشته اند. مشکل بزرگی که با لوله های ۱۳ گرینی وجود دارد ، ایجاد شلیک های فلای ناگهانی است. در تیراندازی با توماس و ساچمه ۱۳ گرین ، دقت بالاست و امتیاز ایندور ۲۵۰ به تکرار قابل دستیابی است. شخصا قصد مقایسه این تفنگ با دیگر مدل های پیشین ندارم ، اما با اطمینان نسبی می توان گفت که توماس یکی از بهترین های کلاس هوی ورمینت است.

بنابر نتایج این بررسی ها عملکرد مطلوب و یکسان در دو کلاس لایت ورمینت و هوی ورمینت از توماس بدست نیامده است. به همین منظور برخی تیراندازان از دو مدل مجزا برای تیراندازی استفاده می کنند. االبته برخی تیراندازان در ایالات متحده و باشگاه های انجمن USABR ، امتیازات خوبی با لوله پلی گون در کلاس لایت ورمینت هم داشته اند. اما هیچ وقت به اندازه پایداری و دقت کلاس هوی ورمینت نبوده است.

سلاح های توماس آقای Hein Frommann از تیراندازان آفریقای جنوبی که برای دو کلاس LV و HV است.

نمونه نتایج تیراندازی با توماس

کارت هدف بنچ رست آقای محمدعلی وطن دوست با تفنگ Thomas کلاس هوی ورمینت در تست ایندور
کارت هدف ۲۵ متر کلاس هوی ورمینت آقای Hein Frommann در مسابقات SAPSSF با امتیاز ۲۵۰ که از تفنگ توماس ایر استفاده کرده اند.

تشکر ویژه ای از آقای محمدعلی وطن دوست و آقای بابک قاضی زاده دارم که اجازه دادند تا برای این بررسی از تفنگ ایشان استفاده کنم. همچنین تجربیات خود را در این زمینه در اختیار ما قرار دادند تا این نوشتار را تکمیل نماییم. مقاله حاضر در آینده با توجه به بررسی ها و نیز اطلاعات بعدی به روز رسانی خواهد شد.

صادق قرنجیکی

تمیز کردن دوربین تفنگ

تمیز کردن دوربین و تجهیزات اپتیکی تفنگ Cleaning Rifle Scope

دوربین های تفنگ امروزه دستگاه هایی پیچیده و با کیفیتی هستند که در بسیاری از برندهای شناخته شده و با کیفیت ، از لنزهایی با پوشش های خاص موسوم به کوتینگ و با کیفیت بسیار بالا استفاده می کنند. این پوشش باعث انتقال نور مطلوب و ایجاد وضوح و شفافیت بی نظیری می شوند. این مشخصات در تیراندازی دقیق مثل بنچ رست ضروری است.

ساختار داخلی دوربین تفنگ ها به صورت ضد آب ، ضد گرد و غبار و مه ساخته می شوند. لنزهای داخلی این دوربین ها در صورت مراقبت و استفاده درست از دوربین ، نیازی به تمیزکردن دوره ای ندارند. اما دو لنز شی ء و لنز چشمی دوربین در معرض کثیف شدن قرار دارند. بنابراین نیاز هست که به صورت مرتب چک و تمیز شوند. ذرات گرد و غبار و لکه های بسیار کوچکی بر روی سطوح لنز تجمع می بابند که در مرحله اولیه باعث کاهش دید یا وضوح تصویر نمی شوند. این موارد ممکن است در زمان کاهش نور و یا زمانی که نور خورشید به سمت دوربین است باعث ایجاد مشکلاتی در دید و وضوح تصویر در دوربین شوند. اگر این ذرات و گرد و غبار در زمان مناسب تمیز نشوند به مرور به لکه هایی با ضخامت بیشتر تبدیل و تمیز کردن آنها سخت می شود.

چرا باید دوربین تفنگ را تمیز کنیم ؟

دوربین های تفنگ برای قرار گیری در بهترین شرایط استفاده نیاز به مراقبت و نگهداری مداوم دارند. این دوربین ها دارای ساختار بسیار مقاوم و با کیفیتی هستند که لنزهای با کیفیت و با پوشش های مختلف در آنها استفاده می شود که امکان دیدن تصاویر با وضوح و شفافیت بالا را فراهم می کند. با این حال یک دوربین کثیف و لکه دار باعث کاهش شفافیت و وضوح تصویر می شود. همچنین یک دوربین خوب برای تیراندازی دقیق ، قیمت بالایی هم  دارد و طبیعتا نگهداری از آنها برای کاهش هزینه های بعدی ضروری است.

روش های مختلفی برای تمیز کردن لنزها استفاده می شود ، در اینجا بهترین شیوه تمیز کردن لنز دوربین بدون آسیب رساندن به آنها را بیان می کنیم.

لوازمی که نیاز دارید :

دمنده هوا (َAir blower) : زمانی که صحبت از تمیز کردن گرد و خاک روی لنز می شود ، اولین و بهترین روش استفاده از یک دمنده هواست. این دمنده ها می تواند به صورت اختصاصی تیراندازی باشد یا از دمنده های تمیز کننده لنز عکاسی استفاده کنید. نوع مرغوب آن را تهیه کنید.

قلم تمیز کردن لنز(Lens pen/brush) : شما به یک قلم مخصوص برای تمیز کردن لنز ها نیاز دارید. این قلم ها دارای یک سر برسی از الیاف بسیار نرم و مخصوص است تا به سطح حساس لنزها آسیبی نرسد. قلم های تمیز کننده به صورت اختصاصی برای دوربین تفنگ ها در بازار موجود هستند اما می توانید از برس های مخصوص تمیز کردن لنز دوربین های عکاسی هم استفاده کنید. نوع مرغوب و خوب آن را تهیه کنید.

پارچه های تمیز کننده میکروفیبر (Microfiber lens cloth) : پارچه های میکروفیبر بسیار نرم تر و با الیاف ویژه از پارچه های معمول ساخته می شوند. پارچه های میکروفیبر خاصیت جذب کنندگی بیشتری داشته و بسته به ضخامت پارچه ، می تواند سطوح مختلفی از گرد و غبار را از سطح لنز پاک کند.

محلول های ویژه تمیز کننده لنز (Cleaning solution): این محلول ها در انواع مختلفی وجود دارند. تنها از محلول های مخصوص لنز و بخصوص لنز تفنگ استفاده کنید. استفاده از هرگونه محلول های متفرقه و یا نامناسب به سطح لنزها آسیب خواهد زد.



بایدها و نبایدها :

    • به لنز دوربین دست نزنید ، این کار باعث برجای ماندن اثر انگشت و احتمالا چربی بروی سطح لنز خواهد شد ( چربی پوست)
    • از اسپری هوای فشرده استفاه نکنید.
  • برای پاک کردن گرد و خاک لنز‌ها ، روی آن‌ها را با دهان فوت نکنید ، چون اسید موجود در بازدم نفس شما به پوشش لنزها آسیب می‌رساند و باعث خراب شدن آن‌ها می‌شود. همچنین به گرد و خاک روی لنز این فرصت را میدهید که با رطوبت بازدم ، بیشتر به سطح بنز بچسبند.
  • برای تمیز کردن سطح لنز دوربین از پاک کننده های استونی ، شیشه پاک کن ، تمیز کننده ای ال سی دی و … استفاده نکنید.
  • از آستین لباس یا پارچه های دیگر برای تمیز کردن سطح لنزها استفاده نکنید. این پارچه ها برای تمیز کردن لنز مناسب نیستند و پوشش کوتینگ روی لنز را خراش می دهند.
  • از دستمال کاغذی برای تمیز کردن لنزها استفاده نکنید.
  • از دمنده های مخصوص تمیز کردن لنز استفاده کنید.
  • پاک کننده های لنز را به صورت مستقیم بر روی لنز اسپری نکنید.
  • زمانی که از تفنگ استفاده نمی کنید ، درپوش لنزها را بر روی آنها قرار دهید.

این لیست همه چیزی که برای نگهداری و محافظت از لنز شما لازم است ، نیست. اما ایده های خوبی برای محافظت از دوربین و لنز آن به ما می دهد.

در اینجا یک دستور‌العمل  سه مرحله‌ای برای تمیزکردن لنز‌‌های دوربین‌ تفنگ قرار داده‌ایم .اگر آن را به‌درستی و به ترتیب انجام دهید ، می‌توانید همیشه لنز‌های خود را تمیز و براق نگه دارید.

مرحله اول : ایمن ترین راه برای پاک‌سازی گرد و خاک لنز‌ ، استفاده از یک دمنده‌ی دستی می‌باشد. قبل از استفاده از دمنده ، همیشه چند بار آن را روی هوا بدمید تا اگر گرد و خاکی داخل خودش جمع شده بود ،‌ خارج شود. سپس آن را تا حد امکان نزدیک لنز قرار داده و با فشار توپی آن را بدمید. رویه لنز و کناره های آن بخصوص محل اتصال به تیوپ ها را کامل با دمنده پاک کنید.

مرحله دوم : برای تمیز کردن صفحه‌ی لنز از قلم های مخصوص لنز تفنگ یا لنزهای عکاسی استفاده کنید. این قلم ا در سر خود یک فرچه مخصوص دارند. استفاده از فرچه برای زمانی است که گرد و غبار بوسیله دمنده در مرحله قبل پاک نشده باشند. در استفاده از فرچه دقت لازم  بکار برده تا سطح لنز را خراش ندهید. برای اینکار فرچه را از مرکز به سمت کناره های لنز حرکت دهید. اگر انگشتانتان چرب یا کثیف است به موهای فرچه دست نزنید ، چون ممکن است باعث کثیفی و ایجاد لکه روی لنز شود.

برای پاک کردن لکه و جرم‌های ضخیم ، نباید موهای فرچه را یکجا متمرکز کنید و روی صفحه لنز فشار دهید. این کار باعث آسیب رسیدن به لنز می‌شود. برای پاک کردن این لکه‌ها ،‌ می‌توانید برس را از چند جهت و به ‌آرامی روی صفحه بکشید. فرچه هایی از جنس موی شتر بهترین انتخاب است و در تهیه این تجهیز مهم دست و دل باز باشید.

مرحله سوم : در صورتی که کثیفی روی لنز در مراحل قبل برطرف نشد یا لکه هایی ضخیم تر بر روی لنز باقی مانده بودند ، می توانید از پارچه ها و محلولهای تمیز کننده مخصوص لنز استفاده کنید. پارچه های میکروفیبر مخصوص دوربین ، دارای بافتی نرم هستند که در زمان استفاده به پوشش کوتینگ روی لنز آسیب نمی رسانند. برای استفاده از این پارچه ها آنها را به صورت یک حرکت دایره ای و به آرامی از مرکز لنز به کناره های آن بکشید.

در صورت نیاز به استفاده از محلول های تمیز کننده مخصوص ، به صورت مستقیم آن را بر روی گوشه ای از پارچه تمیز کننده اسپری و سپس مانند روش قبلی لنز را تمیز کنید. سپس بوسیله گوشه خشک پارچه تمیزکننده ، سطح لنز را خشک کنید و اجازه ندهید رطوبت روی آن ،‌ خود به‌ خود خشک شود. اینکار می تواند منجر به باقی ماندن لکه های محلول روی لنز شود. در استفاده از محلول ها احتیاط کنید ، این محلول ها برای مواردی از کثیفی لنز است که در مراحل قبلی تمیز نشده اند. استفاده زیاد از محلول ها و بدون نیاز می تواند به پوشش کوتینگ دوربین آسیب بزند.

مراقبت های پیشگیرانه :

همیشه پیش‌گیری بهتر از درمان است. برای اینکه در زمان تمیز کردن دوربین وقت و دردسر زیادی متحمل نشوید ، باید آن‌ها را به صورت مرتب بررسی کنید. گرد و غبار اندک را از روی لنز و بدنه دوربین برطرف کنید.

لنز و دوربین تفنگ خود را در محل مناسبی تمیز کنید. انجام این کار مثلا در میدان یا باشگاه تیراندازی و فضای باز می تواند بیشتر از قبل ، لنزهای شما را کثیف کند. این کار فایده ای ندارد.

دیر به دیر لنز دوربین را تمیز نکیند. قبل از اینکه لکه‌ها زیادی ضخیم و به لکه‌های دائمی تبدیل شوند آن‌ها را پاک کنید.

به یاد  داشته باشید زمانیکه از تفنگ استفاده نمی کنید ، درپوش های لنز دوربین را ببندید. همچنین تفنگ را در محل مناسب یا در کیف و به دور از گرد و خاک نگهداری کنید.

برخی تیراندازان از فیلترهای UV لنزهای عکاسی برای لنز جلویی دوربین استفاده می کنند تا از ورود گرد و خاک در زمان استفاده از دوربین تا حد امکان جلوگیری کنند. برای اینکار نیاز دارید تا فیلتری به اندازه دهنه دوربین خود مثل ۵۰ یا ۵۶ میلیمتری تهیه کنید.

از پارچه های تمیز کننده که برای نظافت بدنه دوربین استفاده کرده اید برای تمیز کردن لنزها استفاده نکنید. لنزها نیاز به کیت تمیز کننده مجزا دارند. پارچه تمیز کننده لنز باید عاری از هرگونه روغن و چربی و مواد دیگر باشد. از پارچه های اختصاصی تمیز کننده لنز استفاده کنید.

تهیه یک کیت تمیز کننده لنز دوریبن می تواند تجهیزات مورد نیاز را به صورت یک جا در اختیار شما قرار دهد. همچنین می توانید این لوازم را بسته به نیاز جداگانه تهیه کنید. دمنده هوا و فرچه مرغوب را می توانید از مراکز فروش تجهیزات عکاسی تهیه نمایید.

در نهایت ، تمیز کردن دوربین ، کاری بسیار عجیب ، دلهره آور یا ترسناک نیست بلکه کاری فنی با کمی نیاز به حوصله و ظرافت است. این کار ساده و آسان است. بسیار ضروری است که به طور مرتب نه تنها برای افزایش طول عمر دوربین خود ، بلکه برای حفظ کیفیت ، وضوح و عملکرد این کار را انجام دهیم.

ترجمه و جمع آوری :

صادق قرنجیکی

دوربین Nikko Stirling Diamond 10-50*60

معرفی کمپانی

شرکت نیکواسترلینگ فعالیت خود را در زمینه ساخت تجهیزات اپتیکی از سال ۱۹۵۶ میلادی توسط آقای Malcolm John Fuller در ژاپن آغاز کرد. این کمپانی به صورت ویژه بر روی ساخت محصولات اپتیکی مورد نیاز شکار و تیراندازی ورزشی فعالیت می کند. در سال ۲۰۱۶ این کمپانی ۶۰ سالگی فعالیت های اپتیکی خود را جشن گرفت.

در دهه پنجاه میلادی ، صنایع و کارخانجات اپتیکی زیادی در ژاپن ایجاد شدند. آقای فولر نیز شرکت نیکواسترلینگ را در توکیو ژاپن برای ساخت و فروش دوربین های تفنگی به اروپا ، آفریقا و استرالیا تاسیس کرد. وجه تمایز محصولات این شرکت با دیگر سازندگان این صنعت ، تمرکزکمپانی بر روی دوربین های تفنگ شکاری با کیفیت بالا است. امروزه تجربه عملی و طراحی تولید این کمپانی در کنار قطعات با کیفیت ، دسترسی مشتریان به محصولات با کیفیت را تضمین می کند.

در حال حاضر نیکو استرلینگ طیف زیادی از محصولات اپتیکی برای نیاز تیراندازی شکار و ورزشی را شامل می شود. شکارچیان حرفه ای توجه ویژه ای به سری DIAMOND دارند در حالیکه تیراندازان علاقمند جدید می توانند با سری MOUNTMASTER برای تفنگ های ریم فایر کالیبر .۲۲ و تفنگ بادی شروع کنند. در این مقاله به معرفی یکی از مدل های سری DIAMOND این شرکت و تجربیات شخصی از آن می پردازیم.




دوربین Diamond Sportsman

سری Diamond Sportsman نیکواسترلینگ از دوربین های با کیفیت و رده بالای این شرکت می باشد. دوربین هایی با دقت و کیفیت ساخت بالا و بدنه ۳۰ میلیمتری که انتخاب اول تیراندازان حرفه ای رقابت های تفنگ بادی فیلدتارگت در جهان است. تیراندازان برتر در رقابت های قهرمانی USFT و WFTF در سال های ۲۰۰۷ و ۲۰۱۳ از دوربین های سری Diamond Sportsman استفاده کرده بودند.

عدسی این دوربین ها دارای پوشش چند لایه (Coating) بوده ، محاسبات اپتیکی جدید برای انتقال نور بیشتر و وضوح و شفافیت بالای تصویر برخوردار است. همچنین این دوربین قابلیت تنظیم پارالکس از بغل را دارا می باشد. یک هندویل ۱۰۰ میلیمتری برای این مدل توسط نیکواسترلینگ تولید شده است.

این دوربین از تارت ها های الویشن و ویندیج ۱٫۸ MOA به عنوان ارزش کلیک های خود بهره برده است. در این زمینه تیراندازان برتر جهان امتیاز و ارزش بیشتری به این دوربین نسبت به سایر سازنده ها داده اند.

در واقع این دوربین قبل از هر چیز نزد تیراندازان فیلدتارگت محبوبیت زیادی داشته و دوربینی شناخته شده برای تیراندازان این رشته می باشد. در رده بندی دوربین های مورد استفاده تیراندازن مسابقات قهرمانی ۲۰۱۷ فدراسیون جهانی فیلدتارگت ، این مدل رده دوم بعد از سایترون SIII را دارد. اما نگاه ما استفاده از این دوربین برای تیراندازی بنچ رست بود. در آن زمان تهیه دوربین هایی مانند Leupold 45*45 و یا دوربین معمول Weaver T36 میسر نبود ، در نتیجه فرصت خرید این دوربین را از دست ندادیم.

در این نوشتار ضمن اشاره به مشخصه های فنی دوربین ، سعی نمودم از نگاه یک تیرانداز بنچ رست آن را بررسی نمایم. با ما همراه باشید تا نگاهی از نزدیک به این دوربین داشته باشیم.


بدنه و کیفیت ساخت

دوربین مورد بررسی تولید سال ۲۰۱۶ و نمونه ای جدید از این مدل می باشد. دوربین Diamond Sportsman همراه با سه نوع رتیکل عرضه می شود. مدل NATO RF ، مدل MD و مدل MDIR . دو مدل اخیر از نظر شکل رتیکل یکسان هستند فقط سری MDIR قابلیت روشنایی رتیکل ها را دارد. این سری در بخش عدسی چشمی دارای یک محل نصب باطری هستند که در دو مدل دیگر وجود ندارد .

این محصول به صورت کامل در ژاپن ساخته می شود و از عدسی های بسیار با کیفیت با پوشش مخصوص جهت کنتراست و وضوح بالای تصویر دریافتی استفاده شده است. رتیکل ها به صورت حک شده برروی عدسی هستند.



این دوربین با بدنه ای که از تیوب ۳۰ میلیمتری استفاده کرده ، کاملا تصویر یک دوربین با استحکام بالا را نشان می دهد. بدنه با رنگ مشکی با کیفیتی آنادایز شده است. تارت ها به رنگ سبز هستند و همانطور که انتظار می رود این تارت ها با درپوش هایی همرنگ محافظت می شود. در نمونه های قدیمی تر ، تارت ها بدون روکش بودند.

ترکیب رنگ مشکی و سبز در کنار انعکاس رنگ سبز عدسی شی ، جلوه زیبایی به این دوربین می دهد. اعداد بر روی ویل پارالکس و تارت ها و شاخص ها با رنگ طلایی ایجاد شده اند که به زیبایی هر چه بیشتر دوربین اضافه می کند.

اگر شما تیرانداز بنچ رست کلاس های WRABF هستید ، باید این را بدانید که این دوربین به علت بدنه محکم و طول نسبتا بلند و دهنه ۶۰ میلیمتری ، وزن بیشتری از یک دوربین معمول برای کلاس های مسابقاتی تفنگ بادی را دارد. وزن این دوربین بدون پایه و هندویل ۹۶۰ گرم می باشد که بعد از نصب پایه به بیش از یک کیلوگرم می رسد.

قطر عدسی شیئی این دوربین ۶۰ میلیمتری است ، این اندازه قطر عدسی شی ممکن است باعث شود تا برای نصب بروی برخی سلاح ها نیاز به پایه دوربین بلند باشد. یا از ارتفاع دهنده های جداگانه با پایه دوربین استفاده کنید. من از پایه دوربین های Sport Match بر روی تفنگ های راپید ایر و اشتایر و فینورک بائو ۸۰۰ استفاده کردم.


کیفیت لنزها

کیفیت لنزها بدون شک در سطح قیمتی این دوربین عالی و خوب است. در اولین تجربه نگاه به اهداف بنچ رست و اهدافی در فواصل مختلف ، کیفیت و شفافیت تصویر کاملا محسوس بود. به گفته نیکو استرلینگ ، طراحی دوباره ای در بخش های داخلی این سری از دوربین های Diamond برای کیفیت بیشتر صورت گرفته است.

تصویر دوربین نیکو استرلینگ دیاموند شفاف و واضح بوده و در کناره های عدسی نیز جزییات تصویر به خوبی نشان داده می شود. درواقع اگر اینطور نبوده و تصویر دارای محوشدگی یا Blurring باشد ، دوربین را به نماینده فروش برگردانید. ( البته باید در نظر داشت که در ایران نماینده فروش نمی تواند بسیاری از خدمات گارانتی را انجام دهد. علت آن هم مشکلات ارسال و ورود مجدد اجناس به دلیل قوانین فعلی است)

یک تیرانداز بنچ رست نیاز به دوربینی با بزرگنمایی بالا دارد که تصاویری با وضوح و شفافیت زیاد از اهداف داشته باشد. در بین دوربین های رده متوسط ، نیکو استرلینگ Diamond Sportsman به خوبی از پس این کار بر آمده است. در طراحی جدید ترکیب لنزهای این دوربین ، امکان انتقال نور با کیفیت عالی ایجاد شده است. کیفیت تصاویر بخصوص در وضعیتی که نور روز کم باشد ( هوای ابری یا زمان غروب) به خوبی حفظ می شود. این مشکل در سری های قدیمی تر وجود داشته و باعث از دست دادن جزییاتی در تصویر می شده است. اما در مدل های جدیدتر وضوح و شفافیت بالایی در تصویر ایجاد شده است.

یکی از نکات مثبت این کیفیت در دوربین هایی با بزرگنمایی بالا و متغیر ، بررسی وضعیت سراب و حرکت آن در تصویر دوربین است. البته این موضوع برای تیراندازی ۲۵ متر چندان مشهود نیست مگر در میدان تیراندازی با آب و هوای گرم باشید. اما در تیراندازی ۵۰ متر می تواند کمک کننده باشد. برای تیراندازی بنچ رست WRABF که در فواصل ۲۵ و ۵۰ متر انجام می شود ، بزرگنمایی ۴۰ تا ۴۵ مناسب و کافی است. در این بازه از برزرگنمایی ، تصاویر دریافتی هنوز هم کیفیت خود را حفظ می کنند و تیراندازی راحتی خواهید داشت.

برای تغییر بزرگنمایی از حلقه ای با پوشش لاستیکی با رنگ سبز تیره استفاده شده که با رنگ سبز تارت و درپوشها ، هارمونی زیبایی ایجاد می کند. حلقه تغییر بزرگنمایی حرکت نرم و روانی داشته و چرخش آن راحت است. تغییرات بزرگنمایی به صورت ۱۰ برابر است.




رتیکل

همانطور که گفته شد تنها قابلیت انتخاب دو مدل رتیکل برای این دوربین وجود دارد ولی در نمونه های قدیمی تر ، رتیکل ظریف کراس هایر نیز قابل سفارش بوده است. از این نظر ضخامت رتیکل ها به اندازه دوربین های مختص بنچ رست ظریف نیستند اما با توجه به بالا بودن کیفیت و شفافیت و وضوح ، این ضعف تا اندازه ای قابل چشم پوشی است.

برای چک و انتخاب نوع رتیکل در وب سایت این شرکت ، متاسفانه تصویر مناسبی از رتیکل های این دوربین وجود ندارد. بنابراین با جستجو در وب سایت ها و فروم های مرتبط ، رتیلکل NATO را برای کاربرد در بنچ رست انتخاب کردیم. در تصویر زیر رتیکل دوربین در دو بزرگنمایی ۱۰ و ۵۰ برابر را می بینید.




تارت ها

تارت های این دوربین بسیار دقیق عمل کرده و به اندازه ای بزرگ هستند که به راحتی و با دقت بالا بتوان آنها را چرخاند. نوشته های روی تارت نیز به رنگ طلایی است که ترکیب رنگی خوبی ایجاد کرده است. هر کدام از این تارت ها را می توان در نقطه صفر با پیچ آلنی تعبیه شده قفل کرد. درپوش  هر دو تارت به صورت پیچی رزوه ای است و همرنگ تارت هاست. نوشته های اعداد همگی به رنگ طلایی است.

درپوش های تارت در دوربین نیکو دیاموند

پارالکس

همانطور که قبلا اشاره شد ، طبلک پارالکس دوربین بدون هندویل بوده و برای تهیه آن باید به صورت جداگانه خریداری شود. این موضوع در مقایسه با دروبین های رقیب در این سطح یک نکته منفی برای نیکو استرلینگ است. برای تیراندازی بنچ رست ، تهیه این هندویل نیاز مبرمی ندارد. در واقع برای پایین نگهداشتن وزن تجهیزات در محدوده وزن مجاز کلاس های WRABF ، طبلک پارالکس خود دوربین به خوبی کار خود را انجام می دهد.

تنظیم پارالکس به صورت نرم و راحت برای رسیدن به تصویر صاف و شفاف انجام می شود. برای بار دیگر ، از رنگ طلایی برای نوشته های روی طبلک پارالکس استفاده شده است. لوگوی نیکواسترلینگ نیز بر روی طبلک پارالکس نقش بسته است.


ابزارهای اضافی

در برخی مدل های نیکواسترلینگ همراه با دوربین یک سان شید نیز ارایه شده است. اما متاسفانه در بسته بندی مدل Diamond Sportsman این قطعه با ارزش وجود ندارد. با توجه به کاربرد این دوربین در تیراندازی رقابتی مثل فیلدتارگت و بنچ رست ، بهتر بود یک سان شید همراه با آن عرضه شود. برای خرید سان شید این دوربین باید حدود ۲۳ پاوند هزینه کنید!

برای این منظور ابتدا از نمونه های ساخته شده داخلی استفاده کردم که وزن زیادی داشت. بعد از وارد شدن مدل مخصوص سری Diamond Sportsman یک نمونه از آن را تهیه کردم. این سان شید به صورت پیچی به دهنه جلویی دوربین بسته می شود. طول آن ۱۲٫۵ سانتیمتر است و به خوبی در هوای آفتابی می تواند میزان ورود نورهای مزاحم را کنترل کند. وزن آن به علت طول بلندتر تا اندازه ای زیاد است.

خوشبختانه سان شید خریداری شده دارای یک درپوش است که می توان به عنوان درپوش لنز شیئی استفاده کرد. یکی از محاسن درپوش ها محافظت از لنز و جلوگیری از ورود گردو غبار به سمت داخل لنزهاست.


نتیجه گیری کلی

به صورت کلی Diamond Sportsman ، یک دوربین مناسب برای رقابت های تیراندازی با امکانات اپتیکی جدید است.  انتقال نور عالی عدسی های بکار رفته باعث می شود تا تصویری با شارپنس بالا و جزییات خوبی داشته باشیم. کیفیت ساخت خوبی در بدنه و نیز در عدسی های خود برخوردار است. با توجه به قیمت حدود ۱۴۰۰ دلاری این دوربین ، کیفیت و کارکرد خوبی را داراست. به عنوان یک تیرانداز بنچ رست ، نداشتن قطعه اضافی مانند سان شید و یا درپوش لنز برای این دوربین نکته ای منفی قلمداد می کنم ، بخصوص وقتی تهیه آن به راحتی امکان پذیر نباشد.

استفاده از این دوربین برای کلاس لایت ورمینت با محدودیت وزنی ۴٫۷۶۲ کیلوگرم برای کل تجهیزات سخت خواهد بود. با توجه به این موضوع ، در صورت استفاده باید وزن تفنگ و خود دوربین را در محدوده وزن مجاز نگهدارید. شاید گاه مجبور باشید سان شید و حتی درپوش های تارت ها را باز کنید.



با توجه به بزرگنمایی بسیار خوب و شفافیت و وضوح عالی در بزرگنمایی حتی ۵۰ برابر ، این دوربین می تواند مورد استفاده تیراندازان بنچ رست در مسافت های بالاتر نیز قرار گیرد. اگر دنبال خرید دوربینی با مشخصات خوب اپتیکی دراین رده قیمتی هستید ، این مدل از نیکو استرلینگ می تواند یکی از انتخاب های خوب شما باشد. شرکت مهر اسپورت وارد کننده دوربین های نیکواسترلینگ این دوربین را با دو رتیکل میلدات و ناتو وارد کرده است.



صادق قرنجیکی


معرفی دوربین Weaver T36

دوربین تفنگ یکی از تجهیزات مهم در تیراندازی بنچ رست است. با توجه به رشته و کلاس مسابقات ، دوربین مورد استفاده می تواند متفاوت باشد. در بنچ رست فواصل کوتاه مثل بنچ رست بادی ۲۵ متر و ریم فایر ۵۰ متر و حتی سنترفایر ۱۰۰ متر، استفاده از دوربین های سبک تر با تیوب یک اینچی بیشتر متداول است. به این علت که قوانین و کلاس بندی این مسابقات، وزن تفنگ و تجهیزات را محدود کرده است. مشخصه اصلی این رده از دوربین ها ، تیوب یک اینچی و وزن حدود ۷۰۰ گرم و زوم ثابت (Fixed Power) بودن آنهاست. کمپانی Weaver با معرفی مدل Weaver T36 ، سال هاست که در این ورزش حضوری فعال دارد.

دوربین Weaver T36  به علت داشتن مشخصات لازم برای بنچ رست فواصل کوتاه توسط تعداد زیادی از تیراندازان استفاده می شود. بررسی های مختلفی از آن توسط تیراندازان در منابع مرتبط با بنچ رست منتشر شده است. این دوربین توسط تیراندازان بنچ رست F-class ، سنترفایر ۱۰۰ یارد ، ریم فایر ۵۰متر و تفنگ بادی استفاده می شود و یکی از دوربین های محبوب و کاربردی در تیراندازی بنچ رست است. و معمولا با عنوان legendary in competitive shooting circles از آن یاد می شود.

مشخصات  Weaver T36

مدل T36 ویور با وزن ۱۷ اونس گزینه بسیار خوبی برای تیراندازان کلاس های ریم فایر و بادی است. بدنه ی این دوربین یک اینچی و از آلومینیوم مورد استفاده در صنایع هوایی برای ساخت آن استفاده شده است. دارای دهنه با عدسی ۴۰ میلیمتری و تنظیم پارالکس بر روی لنز جلویی ( adjustable objective lens ) است. همینطور این دوربین در دو رنگ مشکی و نقره ای قابل تهیه می باشد.

تارت های ۱/۸ این مدل که با عنوان Micro-Trac 4 Point Adjustment System مورد استفاده قرار می گیرد، امکان تنظیمات دقیق و مورد نیاز بنچ رست را به تیرانداز می دهد. طراحی این بخش از دوربین به صورت فنر و اجزای حرکتی مستقل از همدیگر است که امکان تنظیمات مستقل در برد و ویندیج را امکانپذیر می سازد.

لنز های دوربین Weaver T36 کاملا مولتی کوتد بوده که تابش های مزاحم نور را کم کرده ، روشنایی تصویر را افزایش داده و وضوح تصویر بسیار خوبی را به شما بدهد. این دوربین به صورت استاندارد با یک جفت تارت های بزرگ تنظیم بنچ رست ، سان شید و درپوش های فلزی پیچی لنزها ارایه می شود.

رتیکل های T36 ، ظرافت بسیار خوبی برای تیراندازی دقیق بر روی اهداف کوچک بنچ رست را دارد.دوربین Weaver T36 با دو نوع رتیکل Fine Crosshair و Fine Crosshair 1.8 MOA Dot قابل تهیه است.

بررسی Weaver T36

بسته بندی این دوربین شامل خود دوربین و تجهیزات جانبی است که خرید آن را جذاب تر می نماید. دوربین های کمی در این رده قیمتی هستند که در بسته بندی خود دارای چند قطعه کاربردی باشند.

بدنه دوربین

این دوربین از تیوب یک اینچی در بدنه خود بهره می برد. در عین حال بدنه محکمی نیز داشته و کیفیت ساخت خوبی در این رده از دوربین ها دارد. بدنه یک اینچی این دوربین در مقابل تیوب ۳۰ میلیمتری دوربینی مانند Leupold 45*45 ظریف تر بوده اما کارایی لازم برای تیراندازی بنچ رست را دارد. روشنایی و وضوح تصاویر برای کاربرد تیراندازی بنچ رست مناسب و کافی است.

لنزها :

همانطور که انتظار می رود این دوربین از لنز هایی با تکنولوژی کوتینگ چند لایه  استفاده کرده است. تصاویر در لنز این دوربین دارای اعواج حتی در کناره های عدسی نبوده و از این نظر نمره قابل قبولی در ارایه تصویری با شفافیت و وضوح مناسب می گیرد. لنزهای این دوربین همانند بسیاری از دوربین های مورد استفاده در بنچ رست در ژاپن ساخته شده و در ایالات متحده اسمبل می شوند.

برای تست این موضوع که پدیده فلر بر روی عدسی دوربین وجود دارد یا نه ، می توانید عدسی دوربین را به سمت یک منبع نوری نگاه کند ( البته نه خورشید) ! در صورت استفاده دوربین از عدسی های بی کیفیت ، این موضوع مشهود دیده می شود. در هر صورت دوربین ازاین تست نمره قبولی دربافت می کند.

تنظیم پارالکس

تنظیم پارالکس دوربین بر روی لنز شیئی (عدسی جلویی دوربین) قرار گرفته که می تواند یک نقطه ضعف در مقابل دوربین های جدید بنچ رست که از سایدفوکوس استفاده می کنند، باشد. البته شاید این موضوع چندان مهم نباشد وقتی به این فکر کنیم که در بنچ رست بیشتر تنظیمات لازم بر روی دوربین را قبل از مسابقه و تمرین انجام می دهیم. اما نمی توان راحتی تنظیم پارالکس در دوربین های ساید فوکوس جدید را نسبت به مدل های روی لنز جلویی نادیده گرفت. تنظیم پارالکس بر روی عدسی شیئی بدون برخاستن از روی صندلی و پشت میز بنچ رست کار چندان راحتی نیست. با این حال تنظیم این بخش به صورت روانی انجام می شود و بعد از رسیدن به محدوده مناسب، به خوبی قفل می گردد.

تارت ها

تارت های برد و سمت این دوربین از تغییرات ۱٫۸ MOA برخوردار است که می توان تنظیمات کوچک و دقیق تری را انجام داد.  تارت های این دوربین گاهی در زمان حرکت و کلیک دادن، رد می کنند. این موضوع به علت سفتی کلیک دهی تارت های این دوربین می باشد. اما به صورت کلی تارت ها اندازه خوبی دارند و دارای نوشتار مشخص و واضحی هستند.

وزن

وزن دوریبن یکی از فاکتورهای تصمیم گیری تیراندازان بنچ رست در انتخاب دوربین برای سلاح  است. وزن این دوربین ۱۷ اونس یا حدود ۴۸۲ گرم می باشد. این موضوع بخصوص برای تیراندازان ریم فایر ۵۰ متر و تفنگ بادی ۲۵ متر که محدودیت های وزنی در کلاس های مسابقاتی خود دارند، حائز اهمیت است.

این دوربین قابلیت استفاده در هر دو کلاس لایت ورمینت و هوی ورمینت را داشته و یک انتخاب مناسب از لحاظ مشخصات و قیمت می باشد. در تصویر زیر این دوربین را بر روی تفنگ اشتایر مدل LG110 نصب شده می بینید که برای کلاس لایت ورمینت تفنگ بادی آماده شده است.

این دوربین همراه با یک sunshield با طول ده سانتیمترعرضه می شود که یک نکته مثبت برای تیراندازان بنچ رست و مسابقات فضای باز می باشد. در برخی دوربین ها نیاز هست تا این قطعه به صورت جداگانه خریداری شود.

درپوش لنز جلویی این دوربین به صورت رزوه ای بوده و برای نصب سان شید نیاز به باز کردن این درپوش داریم. این کار به راحتی انجام می شود. داشتن این درپوش زمانی که نیاز به استفاده از دوربین ندارید باعث می شود تا لنزها تمیز بمانند.



جمع بندی

مشخصات فنی و کیفیت لازم همراه با قیمت مناسب باعث می شود که Weaver T36 یکی از انتخاب های خوب برای تیراندازی بنچ رست شورت رنج یا شروع تیراندازی در این رشته ی ورزشی باشد. با اینحال دوربین های دیگری در همین رده نیز در بازار وجود دارند که کیفیت لازم و قیمت زیر ۱۰۰۰ دلار را دارا هستند. در حال حاضر تولید مدل T36 کمپانی ویور متوقف شده (Discontinued) ولی دوربین های دیگری از جمله سایترون مدل ۳۶*۴۲ BRD با مشخصات مشابه قابل تهیه می باشد.

Sightron SIIISS 45×۴۵ ED

سایترون یک شرکت فعال در زمینه اپتیک است که در سال ۱۹۹۳ تحت یک کنسرسیوم ژاپنی و آمریکایی تاسیس شده است. Sightron در زمینه تولید محصولات اپتیکی شکار ، ورزشی ، حیات وحش و نظامی فعالیت می کند. این شرکت در زمینه تولید محصولات تیراندازی ورزشی پیشرو است. در این نوشتار به بررسی یکی از […]

معرفی تفنگ بادی RAW TM1000

معرفی شرکت Rapid Air Weapon

شرکت Rapid Air Weapon توسط Martin Rutterford از مهندسین و متخصصین شرکت انگلیسی Theoben ، در سال ۲۰۰۶ با هدف تولید سلاح های PCP دقیق ، لوازم و قطعات جانبی سلاح های بادی تاسیس شده است. امروز این کمپانی محصولات بسیار با کیفیتی را در ایالت Tennessee ایالات متحده آمریکا با بهره وری از ماشین های CNC چند محوره و پیشرفته تولید می کند. در ساخت تمامی قطعات اسلحه های این کمپانی از دستگاه های CNC با آخرین تکنولوژی استفاده می شود. کارکنان این شرکت بیش از ۳۵ سال تجربه در تولید قطعات و لوازم برای کمپانی های بزرگ تیراندازی را دارند.

شرکت RAW در ساخت تفنگ های خود بسیار جدی است ، همه قطعات در همان ابتدای مرحله تولید مورد بازرسی قرار گرفته تا کیفیت ساخت آنها تایید شده و مناسب ادامه کار باشند. در طول مراحل ساخت ، قطعات پیش از آنکه به مرحله اسمبلی و مونتاژ منتقل شوند توسط کارکنان خبره بازرسی می شوند. همچنین بوسیله ابزارهای ویژه و گیج های دقیق ، محل قرار گیری لوله چک می شود تا لوله به درستی در امتداد بدنه و ریل دوربین قرار گیرد. اگر هر کدام از قطعات نتوانند مراحل تست را بگذرانند ، محصول مورد نظر هرگز از کارخانه خارج نمی شود!

شعار RAW : ” رکورد قابلیت اطمینان ما چیزی است که به آن افتخار می کنیم.”

بیش از ۲۸ سال تجربه طراحی و ساخت در شرکت Theoben چیزی است که امروز پشتوانه شرکت RAW می باشد. با چنین دانش و تجربه وسیعی که در طی دهه ها کار در شرکت ثئوبن بدست آمده ،  امروز این شرکت قادر به تولید محصولات فوق العاده ای شده است . این کمپانی خط تولیدی برای تفنگ های بادی دقیق و با کیفیت دارد که مجموعه ای از جوایز و مدال های مختلف توسط کاربران محصولات این شرکت در مسابقات کسب شده است.

همینطور این شرکت علاوه بر ساخت محصولات خود ، می تواند به صورت ویژه سفارشات مشتریان را نیز برای ساخت محصولاتی منطبق با خواسته آنها ارایه نماید.این موضوع توسط کارشناسان بسیار خبره این شرکت انجام می شود. با توجه به اینکه آقای راترفورد در سال ۲۰۰۳ با خرید تمام سهام شرکت ثئوبن ، این شرکت را به ایالات متحده انتقال داده است ، در حال حاضر محصولاتی از ثئوبن مانند MKII و MFR و قطعات مرتبط با آن توسط RAW تولید می شود.



شرکت RAW به صورت پایه دو مدل تفنگ بادی تولید می کند :

  • مدل HM یا همان مدل Hunter Model که قابلیت نصب و استفاده از خشاب را دارد.
  • مدل TMیا مدل Target Model که کاربرد تیراندازی دقیق و هدف زنی را دارد. مدل BM یا Benchrest Model بر اساس بدنه و سیستم TM ولی با قنداق اختصاصی بنچ رست ، لوله و مخزن هوای متفاوت در سالهای جدید به مشتریان عرضه می شود.

همه محصولات این شرکت برای تیراندازان راست دست و یا چپ دست قابل سفارش و ساخت هستند.

مدل HM1000 قابلیت نصب خشاب را دارد ، اما در دو طرف بدنه اصلی فرورفتگی جهت ساچمه گذاری به صورت سینگل شات و دستی را دارا می باشد.

مدل BM/TM دارای فضای بزرگ تری جهت ساچمه گذاری سینگل شات دارد.

مدل HM به زبانه ی ایمنی در قسمت جلوی تیغه ماشه مجهز است. همینطور وزن ماشه در مدل های HM و دو مدل دیگر تفاوت دارد. در مدل های BM/TM وزن ماشه از ۲۸ تا ۲۵۰ گرم قابل تنظیم هستند. در سری HM وزن ماشه از ۵۰ تا ۳۰۰گرم قابل تنظیم هستند. در هر دو سری ، ماشه ها با بهترین تنظیم کارخانه عرضه می شود. همچنین ماشه ها در همه مدلها قابلیت تنظیم دو مرحله ( هم کشش مرحله اول و هم کشش مرحله دوم ) و محل قرارگیری ماشه وجود دارد. ماشه های راپید ایر قابلیت تنظیم بالایی دارند. در مدل های BM/TM ماشه دارای سیستم ایمنی نمی باشد.

در ویدئوی زیر می توانید با بخش های مختلف شرکت RAW آشنا شوید.

بررسی مدل RAW TM1000

مدل RAW TM1000 سالهای زیادی است که  توسط این شرکت در حال تولید می باشد. TM1000 اولین مدل از محصولات RAW هست که برای تیراندازی دقیق و تارگتینگ تولید شده است. این مدل دارای طراحی ساده اما بسیار دقیق است. این مدل از رگولاتور  ساخت خود RAW استفاده می کند. RAW TM1000 در تولیدات جدید از مخزن ۲۲۰ سی سی تیتانیومی بهره می برد (در تولیدات قبلی از مخزن ۱۸۰ سی سی استیل استفاده می شد). با این حجم مخزن و در کالیبر ۴٫۵ میلیمتر حدود ۱۰۰ شلیک در قدرت حدود ۲۰ ژول خواهد داشت.

این مدل با توجه به درخواست مشتری در ۴ کالیبر متداول ۱۷۷٫ ، ۲۲٫ ، ۲۵٫ و ۳۰٫ و قدرت مورد درخواست مشتری قابل سفارشی سازی و تحویل می باشد.

مخزن TM1000 دارای قابلیت شارژ سریع (quick fill ) بوده و یک نشانگر حجم مخزن در بخش کناری سلاح برای بازبینی حجم هوای مخزن در دسترس می باشد.

ریل دوربین ۱۱ میلیمتری استاندارد Dovetail بر روی بدنه این مدل این امکان را به کاربر می دهد تا انواع مختلفی از پایه دوربین ها را بکار ببرد.

کلیه قطعات آلومینیومی بدنه و اجزای داخلی آن برای محافظت بعد از پرداخت روکش می خورد. یک روکش تیتانیومی بر روی لوله جهت استحکام  بکار رفته است.

قنداق در دو نوع چوب گردو و لامینیت خاکستری قابل سفارش است. بخش دسته و گریپ قنداق دارای برجستگی های خاصی جهت گرفتن بهتر قنداق در دو مدل تامبهول و ورتیکال تارگت است. ریل نصب تجهیزات جانبی ۱۰ اینچی استاندارد مانند نی رایزر و دو پایه در بخش زیرین این قنداق بکار رفته است. هر دو نوع قنداق با جای گونه و بات پلت انتهایی قابل تنظیم ساخته می شود. در حال حاضر امکان سفارش قنداق در شکل های مختلف برای سفارش امکانپذیر است.

کلیه قطعات داخلی بعد از ساخت توسط دستگاه های CNC به صورت دستی پرداخت و آماده می شوند. این شامل قطعاتی مانند چکش و ماشه نیز می شود. همینطور اهرم مسلح کننده و قطعات مرتبط نیز به صورت دستی پرداخت و برای بهترین حالت کارکرد روان آماده می شوند.



در ادامه به بررسی بخش های مختلف مدل TM1000 با توجه به مدل ورتیکال تارگت می پردازیم.

بدنه اصلی

بدنه (Action) این مدل به صورت یک تکه و از آلومینیوم ۷۰۷۵ و توسط دستگاه های CNC پیشرفته ساخته می شود. در مراحل بعدی کلیه قطعات مرتبط نیز به وسیله دست و توسط کارکنان خبره RAW پرداخت و آماده نصب می شوند. بخش ساچمه گذاری با فضای کافی جهت ساچمه گذاری دستی و سینگل شات به تیرانداز اجازه مسلح سازی بسیار راحت را می دهد.

لوله

نوع و طول لوله در این مدل با توجه به قدرت و مدل درخواستی مشتری می تواند متفاوت باشد. مدل های ۱۶ ژول معمولا با لوله های مچ گرید لوتار والتر ۱۲ خان و با طول کوتاه تر نسبت به نمونه های های پاور و شرود فیبر کربن جهت تیراندازان فیلدتارگت آماده می شود. در مدل های های پاور لوله مچ گرید لوتار والتر با یک روکش تیتانیومی ( قبلا با روکش استیل ) جهت استحکام و ایجاد دقت بیشتر مسلح می شوند.

آقای راترفورد برای تیراندازان بنچ رست توصیه به استفاده از لوله های پلی گون لوتار والتر ۶ خان را دارد.

لوله در مدل های RAW  بوسیله سه پیچ قطور به بدنه متصل می شود.



سیلندر هوا

سیلندر مورد استفاده در مدل های جدید از جنس تیتانیوم و با حجم ۲۲۰ سی سی می باشد. در مدل های قدیمی تر از مخزن ۱۸۰ سی سی استیل استفاده می شد.

در مدل های قدیمی تر از مخزن استیل استفاده می شد.

قنداق

این بخش از سلاح نیز قابلیت سفارشی سازی توسط مشتری را دارد. مدل مورد بررسی ما چوب لامینیت خاکستری رنگ می باشد. در هر دو نسخه ورتیکال تارگت و تامبهول می توان قنداق لامینیت در رنگ خاکستری و قرمز و نیز قنداق با جنس چوب گردو سفارش داد.

جای گونه و پد انتهای قنداق قابلیت تنظیم دارند.

بدنه سلاح به وسیله یک پیچ قطور به قنداق متصل می شود.



اهرم مسلح کننده

مدل های TM1000 و BM500 به صورت سایدلور مسلح می شوند. اهرم مسلح کننده عملکرد  بسیار نرم و روان کننده ای است.



ماشه

ماشه TM1000 مانند دیگر محصولات RAW به صورت یک کیت جداگانه بر روی بدنه قرار می گیرد. این ماشه دارای قابلیت تنظیم کشش ماشه در دو مرحله و نیز کشش و وزن کلی ماشه را دارد. ماشه در مدل های TM و BM بدون اهرم ایمنی ساخته می شود. شرکت Rowan Engineering که در زمینه بهینه سازی و تیونینگ سلاح و ساخت قطعات جانبی فعالیت دارد ، طرحی برای ماشه های RAW و ثئوبن تولید کرده که تنظیم و حساسیت ماشه را در حد بسیار بالایی تغییر می دهد.

رگولاتور

رگولاتور های RAW از نظر ساختار شباهت به رگولاتورهای کارآمد ثئوبن دارند که با تغییراتی بر روی محصولات RAW نصب می شوند. قابلیت تنظیم رگولاتور از ۷۵  تا ۲۰۰ بار بوده که بسته به مدل و قدرت خروجی سلاح متفاوت می باشد. (برای ورژن های های پاور از ۱۲۰ تا ۲۰۰ بار ) .

چکش/فنر

سیستم چکش و فنر تفنگ های RAW همانند بیشتر تفنگ های PCP است اما با تفاوتی کوچک اما پیشرفته. در بیشتر تفنگهای بادی PCP ، فنر پس از شلیک مستقیما بر روی چکش قرار می گیرد و  بوسیله نیروی فنر به جلو رانده شده و به ولو برخورد می کند. نیروی فنر ولو نیز چکش را پس از برخورد به عقب برگردانده و مجددا با نیروی فنر خود چکش به ولو ضربه می زند. این عمل باعث می شود تا بعد از ضربه اول نیز چند ضربه دیگر به ولو وارد شده و اتلاف هوا وجود داشته باشد.

در محصولات RAW ، فنر چکش بر روی یک وزنه تعادلی به وزن تقریبی ۱۰ درصد وزن چکش و یک فنر دوم با نیروی محاسبه شده قرار می گیرد. بدین ترتیب چکش پس از برخورد با ولو در جای خود ثابت مانده و اتلاف هوا وجود ندارد. وزن چکش و وزنه تعادلی با توجه به قدرت سلاح متفاوت ساخته می شود. فنر چکش نیز به صورت دوبل نصب می شود تا نیروی بیشتری در مسافت کوتاه تری ایجاد کند.

در تصاویر زیر می توانید به سیستم فنر ، چکش ، وزنه تعادلی و فنر آن را مشاهده کنید.



سوزن ساچمه

سوزن ساچمه وظیفه هدایت ساچمه در داخل لوله را دارد. طول این سوزن بوسیله بخش نگهدارنده آن قابل تنظیم می باشد. برای آب بندی ، بر روی بدنه سوزن یک قطعه پلی آمیدی خاصی نصب شده تا پس از هدایت ساچمه در داخل لوله ، عمل آب بندی به بهترین شکل انجام شود.

در شکل زیر محل پیچ تنظیم طول سوزن را می بینید.

یکی از مشخصه های خوب محصولات RAW ، قابلیت تنظیم و تیون پذیری بالای این محصولات است. مدل TM1000 را می توان با تغییراتی برای رقابت های تیراندازی بنچ رست بادی استفاده کرد. با توجه به داشتن بدنه یکسان در مدل های TM/BM می توان از قنداقهای مدل بنچ رست RAW  استفاده کرد.

همچنین می توان قنداق های سفارشی بنچ رست نیز برای TM1000 ساخته و با تغییراتی در بخش سیلندر هوای این مدل آن را ارتقا داد. قطعات ولو ، رگولاتور و مخزن این سلاح به راحتی قابل جدا شدن هستند. می توان با اضافه کردن آدابتور اختصاصی ، از مخزن هایی با حجم بالاتر ( مخزن های ۴۰۰ یا ۵۰۰ سی سی )  بر روی این مدل استفاده کرد.

تیرانداز تیم ایالات متحده آقای Todd banks با تفنگ TM1000 کلاس لایت ورمینت ،



تفنگ TM1000 با قنداق بنچ رست مدل BM و مخزن ۵۰۰ سی سی لوکسفر سفارش RAW و لوله مچ گرید لوتار والتر پلی گونال ۶ خان در رقابت های کاپ جهانی اسلونی ۲۰۱۷ که برای کلاس هوی ورمینت آماده شده است.

مدل TM1000 با قنداق سفارشی و لوله لوتار والتر ۱۲ خان ، آماده شده برای کلاس لایت ورمینت توسط تیرانداز آفریقای جنوبی آقای پل ون گاس





صادق قرنجیکی

منابع :
